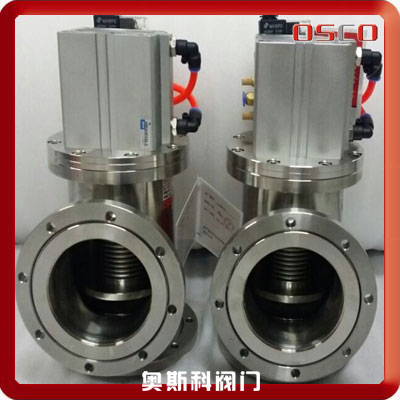

GDQ-J(b)/KF型系列气动高真空挡板阀轴封为波纹管密封。该阀以压缩空气为动力，通过电磁换向阀改变气路方向，在失去电源或压缩空气时，阀门将依靠弹簧力自动关闭，达到在真空系统中接通或切断气流的目的。本阀具有工作稳定、密封可靠、寿命长等一系列优点，是真空设备的自动化首选阀门之一。阀门有常开和常闭功能，可选配磁性开关信号控制和防暴电磁阀装置。适用的工作介质为空气及腐蚀性气体。
气动高真空挡板阀主要零件材料
阀体、阀盖、阀杆：铝合金、碳钢或不锈钢
密封圈：丁腈橡胶、氟橡胶、波纹管( 轴封 )
气动高真空挡板阀主要技术性能
适用范围：105~1.3×10-4 Pa(轴封为橡胶) ；105~1.3×10-5 Pa(轴封为波纹管)
阀门漏率：≤1.3×10-4Pa.L/S(轴封为橡胶)；≤1.3×10-5Pa.L/S(轴封为波纹管)
适用温度： -25~+80℃(丁腈橡胶)；-30~+150℃(氟橡胶)
气源压力：0.4~0.6MPa
气动高真空挡板阀外形及连接尺寸
