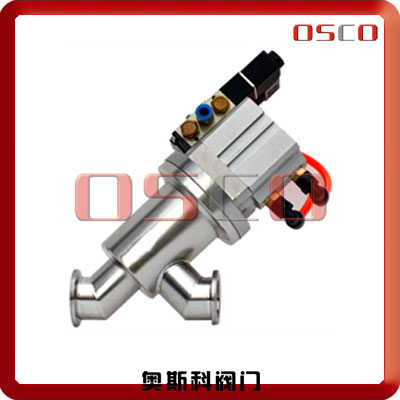

GDQ型系列气动高真空直通式挡板阀是以压缩空气为动力，通过电磁换向阀改变气路方向，推动阀杆上下运动，使阀板开启或关闭，从而达到在真空系统中接通或切断气流的目的。具有动作平稳、体积小、密封性能好和寿命长等有点。适用的工作介质为空气及非腐蚀性气体。
| 型号 | 通径（DN） | φD | φB | φW | A | H1 | H2 | 法兰标准 |
| GDQ-16/KF | 16 | 30 | 17.2 | 55 | 80 | 143 | 162 | GB4982 |
| GDQ-25/KF | 25 | 40 | 26.2 | 77 | 100 | 170 | 177 | |
| GDQ-32/KF | 32 | 55 | 41.2 | 85 | 120 | 180 | 187 | |
| GDQ-40/KF | 40 | 55 | 41.2 | 97 | 130 | 195 | 200 | |
| GDQ-50/KF | 50 | 75 | 52.2 | 98 | 155 | 228 | 219 | |
| 适用范围（Pa) | 105～1.3×10-4 |
| 阀门漏率（Pa·L/S） | 1.3×10-5（轴封材料为橡胶） |
| 介质温度（℃） | -30～+150（密封材料为氟橡胶） |
| 阀门主要部件材料 | 不锈钢 |
| 气源压力（MPa) | 0.4～0.8 |
| 安装位置 | 任意 |
| 电源电压 | 标准出厂:AC220V/50Hz |
| 特殊指定:AC110V；DC24；DC12V等 | |
| 信号反馈 | 标准出厂:不带反馈信号 |
| 特殊指定:磁性开关DC/AC 5～240V |
