气动挡板阀

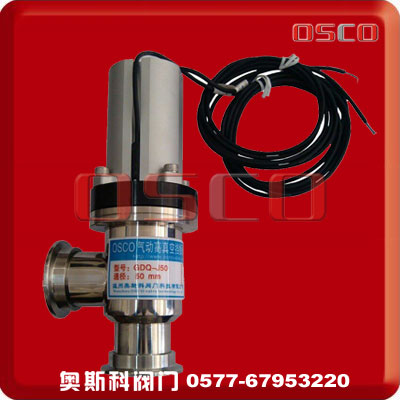

高真空气动挡板阀  GDQ-J

真空阀门的种类有角阀、挡板阀、闸阀、球阀、逆止阀、蝶阀...等，操作方式通常会有手动、气动及电动三种。这些真空阀门会依其功能性质的不同，分别被使用于初真空、低真空、高真空及超高真空等不同环境。奥斯科真空是真空零部件及真空阀门的专业制造供应商。我们所制造生产的真空阀门主要的形式有:角阀(Angle Valve)、Y型阀(Y-Inline Valve)、Z型阀(Z-Inline Valve)、球阀(Ball Valve)、波纹管封不锈钢阀门。



产品型号

O.D.

A

B

C

KF-GDQ-J16

19.05

40

142

56.8

KF-GDQ-J25

25.4

50

149

56.8

KF-GDQ-J40

38.1

65

203

75.8

KF-GDQ-J50

50.8

70

246

88.4

- 本体: 不锈钢304S.S. (可依客户要求提供其它材质)

- 提升锥: 不锈钢304S.S. (可依客户要求提供其它材质)
- 接口端外径: 3/4 ~ 8 英寸
- 软管: Welded AM-350 (选配)
- 开关指示装置: (选配)
- 电磁阀: (选配)
- 密封: FR O型环
- 漏率: 2×10-9 std.cc./second
- 使用压力范围: 2×10-9 torr 到760 torr
- 最大使用压差: 1.2 Bar
- 作动气压: 4 ~ 6.5 kg/cm2- 耐温限制: 150°C   FR
