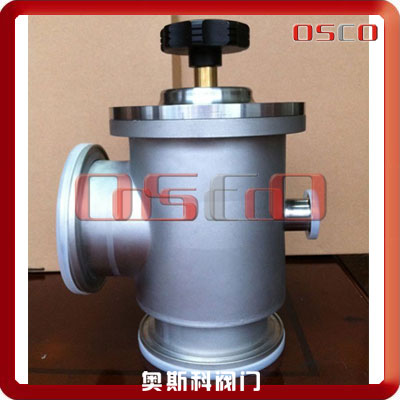

真空挡板阀用在真空管道中角通和三通的地方。驱动方式为手动、气动、电磁驱动、电动可供客户选择。其中GDC-J型电磁高真空挡板阀为金属波纹管密封，其应用范围较广，也可当真空充气阀用。真空挡板阀安装位置可任意，可反顶一个大气压，并有反馈型号输出。
高真空挡板阀用于接通或切断真空管路中的气流。GD型高真空挡板阀适用介质为纯净空气和非腐蚀性气体。GD型高真空挡板阀按轴封结构可分GD-J型橡胶轴封和GD-J(b)型波纹管轴封两种。高真空挡板阀按通导形式可分GD-J为角通型式，GD-S为带预抽口的三通型式。
一、①GD型-高真空挡板阀产品名称与型号②GD型－高真空挡板阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定GD型-高真空挡板阀型号，请按GD型－高真空挡板阀型号直接向温州奥斯科阀门销售部订购。
真空挡板阀主要零件材料
阀体、阀盖、阀杆：铝合金、碳钢或不锈钢
密封圈：丁腈橡胶、氟橡胶、波纹管( 轴封 )
真空挡板阀主要技术性能
适用范围Applicability：105~1.3×10-4 Pa(轴封为橡胶) ；105~1.3×10-5 Pa(轴封为波纹管)
阀门漏率Valve Leak Rate：≤1.3×10-4Pa.L/S(轴封为橡胶)；≤1.3×10-5Pa.L/S(轴封为波纹管)
适用温度Applicable Temperature：-25~+80℃(丁腈橡胶)；-30~+150℃(氟橡胶)
真空挡板阀外形及连接尺寸
| Model | DN | D1 | D | A | H | P | 法兰标准 |
| GD-J10(b) | 10 | 12.2 | 30 | 40 | 124.5 | 60 | GB4982 |
| GD-J16(b) | 16 | 17.2 | 30 | 40 | 124.5 | 60 | |
| GD-J25(b) | 25 | 26.2 | 40 | 50 | 134.5 | 78 | |
| GD-J32(b) | 32 | 34.2 | 55 | 58 | 153 | 78 | |
| GD-J40(b) | 40 | 41.2 | 55 | 65 | 160.5 | 78 | |
| GD-J50(b) | 50 | 52.2 | 75 | 70 | 203 | 78 |
GD型－真空挡板阀活套法兰连接
| Model | DN | D1 | Do | D2 | A | P | H | n-φc | Dny预抽口 | 法兰标准 |
| GD-J50 | 50 | 110 | 90 | 55 | 70 | 78 | 203 | 4-φ9 |
| GB6070 |
| GD-J63 | 63 | 130 | 110 | 68 | 88 | 160 | 380 | 4-φ9 |
| |
| GD-J80 | 80 | 145 | 125 | 85 | 98 | 160 | 400 | 8-φ9 |
| |
| GD-J100 | 100 | 165 | 145 | 105 | 108 | 160 | 420 | 8-φ9 |
| |
| GD-J(S)160 | 160 | 225 | 200 | 165 | 158 | 160 | 575 | 8-φ11 | DN40 GB4982 | |
| GD-J(S)200 | 200 | 285 | 260 | 208 | 200 | 160 | 655 | 12-φ11 | DN50 GB6070 | |
| GD-J(S)250 | 250 | 335 | 310 | 258 | 208 | 250 | 690 | 12-φ11 | DN63 GB6070 | |
| GD-J(S)320 | 320 | 425 | 395 | 328 | 250 | 250 | 785 | 12-φ14 | DN80 GB6070 | |
| GD-J(S)150 | 150 | 220 | 195 | 156 | 158 | 160 | 575 | 8-φ12 | DN40 GB4982 | JB919 |
| GD-J(S)300 | 300 | 380 | 350 | 308 | 250 | 250 | 785 | 8-φ14 | DN80 GB6070 | JB919 |
