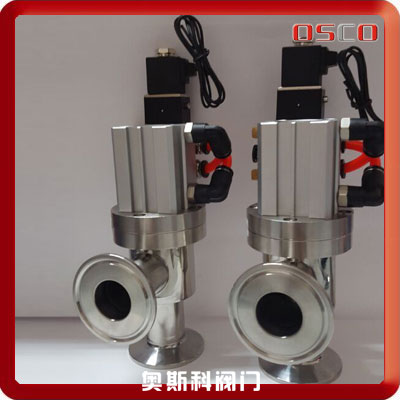

真空挡板阀用在真空管道中角通和三通的地方。驱动方式为手动、气动、电磁驱动、电动可供客户选择。其中GDC-J型电磁高真空挡板阀为金属波纹管密封，其应用范围较广，也可当真空充气阀用。真空挡板阀安装位置可任意，可反顶一个大气压，并有反馈型号输出。

高真空挡板阀用于接通或切断真空管路中的气流。GD型高真空挡板阀适用介质为纯净空气和非腐蚀性气体。GD型高真空挡板阀按轴封结构可分GD-J型橡胶轴封和GD-J(b)型波纹管轴封两种。高真空挡板阀按通导形式可分GD-J为角通型式，GD-S为带预抽口的三通型式。

一、①GD型-高真空挡板阀产品名称与型号②GD型－高真空挡板阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定GD型-高真空挡板阀型号，请按GD型－高真空挡板阀型号直接向温州奥斯科阀门销售部订购。

气动高真空挡板阀主要零件材料

阀体、阀盖、阀杆：铝合金、碳钢或不锈钢
密封圈：丁腈橡胶、氟橡胶、波纹管( 轴封 )

气动高真空挡板阀主要技术性能

适用范围Applicability：105~1.3×10-4 Pa(轴封为橡胶) ；105~1.3×10-5 Pa(轴封为波纹管)
阀门漏率Valve Leak Rate：≤1.3×10-4Pa.L/S(轴封为橡胶)；≤1.3×10-5Pa.L/S(轴封为波纹管)
适用温度Applicable Temperature：-25~+80℃(丁腈橡胶)；-30~+150℃(氟橡胶)

气动高真空挡板阀外形及连接尺寸
