KF手动高真空挡板阀Y型
Vacuum Valves 真空阀门
真空阀门的种类有角阀、挡板阀、闸阀、球阀、逆止阀、蝶阀...等，操作方式通常会有手动、气动及电动三种。这些真空阀门会依其功能性质的不同，分别被使用于初真空、低真空、高真空及超高真空等不同环境。奥斯科真空是真空零部件及真空阀门的专业制造供应商。我们所制造生产的真空阀门形式主要的有:角阀(Angle Valve)、Y型阀(Y-Inline Valve)、Z型阀(Z-Inline Valve)、球阀(Ball Valve)、波纹管封合不锈钢阀门。
真空阀门(Vacuum Valves)的产品主要被使用于各式的真空腔体、真空设备及真空镀膜设备系统中，其主要目的是用来控制或调节器气体的导入或导出的流量。

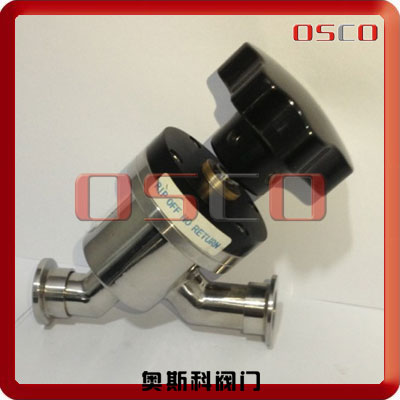

Y型阀-手动
| 产品型号 | O.O | A | B | C | D | |
| KF-GD-Y16 | 19.05 | 101.6 | 98.8 | 112.5 | 59 | |
| KF-GD-Y25 | 25.4 | 106.7 | 98.8 | 112.5 | 59 | |
| KF-GD-Y40 | 38.1 | 130 | 124.2 | 147.3 | 78 | |
| KF-GD-Y50 | 50.8 | 177.8 | 142 | 173.5 | 88.4 |
真空阀(Vacuum Valves) - Y型阀(手动)是属提升锥阀的一种。当提升锥被顶至顶端时, 阀门内部的结构腔是开放系统且气体流动不受阻碍。一旦提升锥被移动至阀门底部时,橡胶密封圈被压缩密封阀门,而阻绝气体的流通达到密封之效果。
奥斯科真空提供各式形式尺寸的真空Y型阀。它们有手动和气动，有软管与无软管。接口端可以焊KF, ISO, CF法兰。奥斯科真空设计所有系列Y型阀，适用于真空排气系统，高真空应用的抽气系统，半导体技术，与研究系统等。
- 本体: 不锈钢304S.S. (可依客户要求提供其它材质)
- 提升锥: 不锈钢304S.S. (可依客户要求提供其它材质)
- 接口端外径: 3/4 ~ 8 英寸
- 软管: Welded AM-350 (选配)
- 密封: FR O型环
- 漏率: 2×10-9 std.cc./second
- 使用压力范围: 2×10-9 torr 到760 torr
- 最大使用压差: 1.2 Bar
- 耐温限制: 150°C FR
- 真空挡板阀
