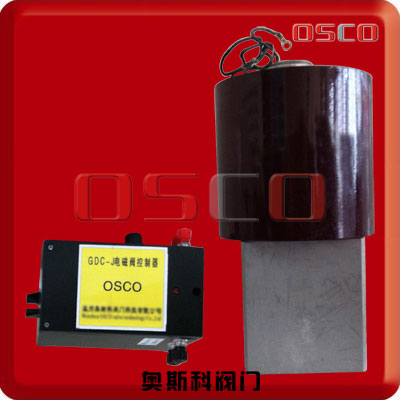

GDC-J型系列电磁高真空挡板阀

GDC-J型系列电磁高真空挡板阀

GDC-J型系列电磁高真空挡板阀是靠电磁力和弹簧复位力，用以打开或关闭的阀门，适用于真空系统中用以打开或隔断气流之用。当阀关闭时，允许阀板密封面上侧承受大气压，下侧为真空，在此状态下接通电器控制盒电源后，阀板能正常开启。

适用的工作介质为空气、非腐蚀性及不含颗粒灰尘的气体。

主要技术性能

适用范围(Pa)

10 5～6.7×10 -4

阀门漏率(Pa.L/S)

≤6.7x10-4

适用温度（℃）

-25～+40

线圈温升（℃）

≤65

开闭时间（S）

3～5

电源电压（V/Hz）

220/50

安装方式

垂直

（图一）（KF）连接及外形尺寸

型号

通径(DN)

ΦW

ΦD

ΦB

H

A

法兰标准

GDC-J 16A /KF

16

68

30

17.2

186

40

GB4982

GDC-J 25A /KF

25

82

40

26.2

193

50

GDC-J40/KF

40

110

55

41.2

270

65

GDC-J 50A /KF

50

125

75

52.2

307

70

（图二）连接及外形尺寸

型号

通径(DN)

ΦW

ΦB

H

h

bxb

n-b

法兰标准

GDC-J16A

16

68

42

165

28

48x48

4-M5

JB919

GDC-J25A

25

82

55

190

35

58x58

4-M6

GDC-J32

32

92

64

217

40

68x68

4-M6

GDC-J40

40

110

70

240

44

80x80

4-M6

GDC-J50A

50

125

90

285

56

95x95

4-M8

GDC-J65

65

135

105

315

65

115x115

4-M8

GDC-J80

80

165

125

358

75

140x140

4-M8
