电磁低真空压差阀

电磁低真空压差阀

GYC-JQ型系列电磁真空压差式充气阀

GYC-JQ型系列电磁真空压差式充气阀，是安装在机械真空泵上的专用阀门。安装于机械真空泵的进气口，并于泵同步开启和关闭。当泵停止工作或电源突然中断时，阀门能依靠大气与真空的压差力使阀板自动关闭，将真空系统封闭，保持其真空度，并将大气通过阀的节流孔充入泵腔内，从而避免泵油逆流污染真空系统。 适用的工作介质为空气或非腐蚀性气体

电磁低真空压差阀

电磁低真空压差阀主要技术性能

适用范围(Pa) 105～1x10-3
阀门漏率(Pa.L/S) ＜1.0x10-4
电源电压(V/Hz) 220/50
介质温度（℃） -25～+50
开关时间（S） ≤3
安装方式 垂直或水平
线圈温升（℃） ≤65

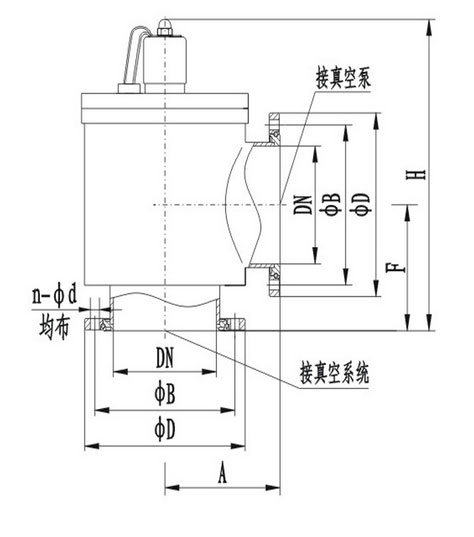

电磁低真空压差阀外形及连接尺寸(mm)

电磁低真空压差阀

型号

DN

ΦD

ΦB

A/F

H

n/Φd

连接标准

DYC-JQ50

50

110

90

80/80

210

4-9

GB/T6070

DYC-JQ65

63

130

110

88/88

255

4-9

DYC-JQ80

80

145

125

98/98

285

8-9

DYC-JQ100

100

165

145

108/108

297

8-9

DYC-JQ125

125

200

175

138/138

300

8-11

DYC-JQ150

150

220

195

153/160

370

8-11

Jb919

电磁低真空压差阀

型 号

通径（DN）

ΦD

ΦB

H

A

bxb

连接标准

GYC-JQ16/K

16

30

17.2

153

40

37x37

GB4982

GYC-JQ25/KF

25

40

26.2

155

50

62x62

GYC-JQ40/KF

40

55

41.2

178

65

80x80
