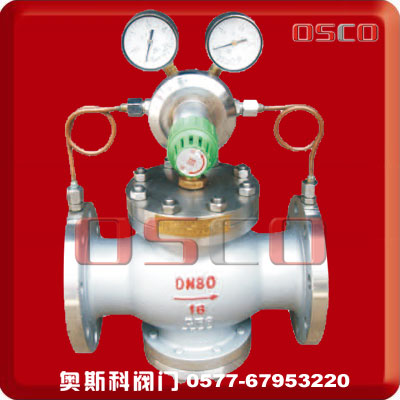

YK43X/F型先导活塞式气体减压阀
结构特点和用途
YK43X/F型气体减压阀系列属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。先导活塞式气体减压阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本YK43X/F型先导活塞式气体减压阀产品主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。

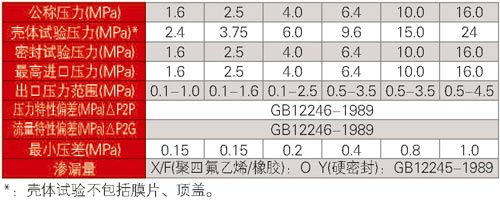

主要技术参数和性能指标
主要零件材料
| 零件名称 | 零件材料 |
| 阀体、阀盖、底盖 阀座、阀盘 缸套 活塞 活塞环 导阀座、导座杆 膜片 主阀、导阀弹簧 调节弹簧 密封垫(X/F型号) 导阀体、导阀盖 | WCB/FCB* 2Cr13/304* 25(镀硬铬)/304* 2Cr13/铜合金* 合金铸铁/对位聚苯* 2Cr13/304* 1Cr18Ni9Ti 50CrVA 60Si2Mn 橡胶/聚四氟乙烯 25/304* |
流量系数(Cv)
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
CV 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500
连接形式
法兰式：RF FM RJ
执行标准：JB79 GB9113
ANSI B16.5
订货须知
产品型号
公称压力 公称通径
连接法兰标准
额定流量系数Cv
进口压力
调压范围
工作介质和介质温度
