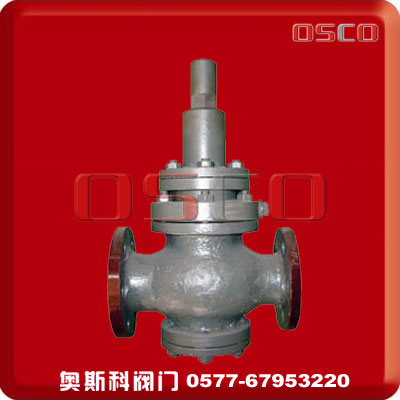

船用减压阀

阀瓣位置 正作用式 结构形式 活塞式
密封材料 不锈钢 主体材料 铸钢
适用温度 300(℃) 压力范围 1.6(Mpa)
适用介质 水、蒸汽、油品 公称通径 15-150(mm)
连接形式 法兰 产品别名 先导活塞式减压阀 产品型号 Y43H
适用范围 船用减压阀广泛使用于国防、科研、航天、化工、真空设备、石油、电子、机械、冶金、化肥、造纸、能源、环保、生物医药、制冷、食品等各种领域等行业。

本船用减压阀系列减压阀属于先导活塞式减压阀．由主阀和导阀两部分组成．主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

主要零件材料：

零件名称 零件材料
阀体、阀盖、底盖 WCB
阀座、阀盘 2Cr13
缸套 2Cr13/25(镀硬铬)
活塞 2Cr13/铜合金
活塞环 合金铸铁
导阀座、导阀杆 2Cr13
膜片 1Cr18Ni9Ti
主阀弹簧 50CrVA
导阀主弹簧 50CrVA
调节弹簧 60Si2Mn
