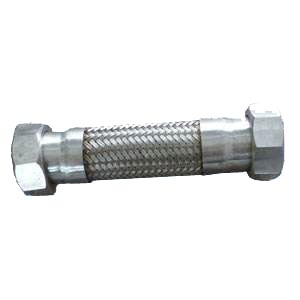

1、金属软管简介

金属波纹管制造材料为奥氏体型不锈钢(0Cr19Ni9,1Cr18Ni9Ti),当接管与法兰材料为碳钢时,产品工作温度范围为-20℃-400℃;当接管与法兰材料为不锈钢时,产品工作温度范围为-250℃-600℃;加衬耐温层后产品可承受介质800℃-1200℃以上的高温,我们也可根据用户的需要采用其它金属和纤维材料制造其它专用补偿器。

2、补偿量、刚度的温度修正

  样本所列各参数是在20℃下计算得出的,若补偿器实际使用温度与20℃不同,可按表一、表二提供的系数,对补偿量X0、Y0、θ0及刚度K实施修正,以便确定补偿器的实际补偿量和刚度。

温度对补偿量的修正系数f1 表一

温度℃ -200 -150 -100 -50 20 50 100 150 200 300 350 400
f1 0.932 0.942 0.956 0.979 1 1.001 1.002 1.003 1.004 1.025 1.047 1.072

温度对刚度的修正系数f2 表二

温度℃ -200 -150 -100 -50 20 50 100 150 200 250 300 350 400
f2 1.071 1.055 1.045 1.028 1 0.992 0.971 0.956 0.937 0.920 0.901 0.881 0.862

  注:温度值在间隔之内时,系数f1、f2按内插法选取。

   例1、求N=3000次、t=300°时,0.6TNY250×6J补偿器的轴向补偿量及刚度。
     查样本:轴向补偿量:X0=92mm
     轴向刚度KX=228N/mm
     经修正:Y‘=f1.X0=1.025×92=94.3mm

   例2、求N=3000次、t=300°C时,06DLB250×2000F补偿器的横向补偿量及横向刚度.
     查样本:横向补偿量:Y0=287mm
     横向刚度:Ky=5N/mm
     经修正:Y‘=f1.X0=1.025×287=294.18mm
     Ky'=f2.Ky=0.901×5=4051N/mm

3、疲劳破坏次数、安全寿命与补偿量

为方便用户合理的选择产品,样本中给出了补偿器在诸疲劳破坏次数下的补偿量,如:轴向型的补偿器,样本中列出了疲劳破坏次数N为1500次、3000次、15000次时的补偿量;拉杆横向补偿器、铰链补偿器、直管压力平衡补偿器,样本中列出了疲劳次数N为15000次时的补偿量;曲管压力平衡补偿器,样梧列出了疲劳破坏次数N为4500次时的补偿量。用户可根据产品工作的环境与使用寿命来选择不同疲劳次数下的补偿量。
疲劳破坏次数是根据波纹管的结构参数,补偿量和压力值,通过计算和试验验证而确定的。由于波纹管的疲劳问题是一个比较复杂的问题,其数值的散布度较大,因此国家有关标准规定,在确定补偿器的安全疲劳寿命[N]时,要有15倍的安全系数,即:

若用户实际选用的疲劳次数与样本所列疲劳次数不符时,请修正。

4、位移量的合成:

样本中诸系列表中给出的轴向位移量X0,横向位移量Y0和角位移量θ是各种型式补偿器的额定位移量,是单独实施该类位移的最大位移范围。若该补偿器要进行两种以上的位移,则补偿量的选取要符合下列关系式:

   X0、Y0、θ0-为某一疲劳破坏次数下单独进行轴向、横向及角向外补偿时的相应补偿量(由样本上查找,并个正得到)。
   X1、Y1、θ1-为该疲劳破坏次数下同时存在的轴向、横向及角向补偿量的实际值。

5、内套筒的选择:

内套筒可以减少补偿器内流体、介质的流阻和防止介质高速流动引起波纹的诱发振动。内套筒的存在对补偿器的横向和角向位移量有影响。

6、补偿器的预变形:

  为了使补偿器处于一个良好的工作位置和减少管架受力,可对补偿器在安装前进行”预变形“。轴向型补偿器的轴向预变形量△X由下式确定:


   X-轴向补偿量mm
   T0-安装温度°C,
   Tmax-最高使用温度°C
   Tmin-最低使用温度°C
  △X为正值时,表示“预拉“;△X为负值时,表示”预压“。”预变形“是否进行由系统设计确定,若用户需要,只要在合同上注明预变形量,我们可按”预变形“长度交付补偿器。
横向补偿器和角向补偿器的冷紧量可取实际补偿量的一半,即1/2Y或1/2θ。“预变形”是反方向“冷紧”。横向补偿量Y0很大时,需要进行“冷紧”,横向补偿量较小时,可不进行冷紧。
