真空碟阀

高真空蝶阀系列是经过一系列改进过的蝶阀，用来接通或切断真空管路中的气流，适用的工作介质为空气，非腐蚀性气体。真空蝶阀能承受正压力； 3、阀杆上下不窜动； 4、开、关有限位结构，阀板有锁定装置。真空蝶阀阀杆插入体内，阀板固定在阀杆上，转动90度达到开关目的。

真空蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，在大中口径、中低压力的使用领域，蝶阀是主导的阀门形式。随着防腐合成橡胶和聚四氟乙烯的应用，蝶阀的性能得以提高，并满足于不同的工况条件。近十几年来，金属密封蝶阀发展迅速，随着耐高温、耐低温、耐强腐蚀、耐强冲蚀、高强度合金材料在蝶阀中的应用，使金属密封蝶阀在高温、低温、强冲蚀等工况条件下得到广泛的应用，并部分取代了截止阀、闸阀和球阀。

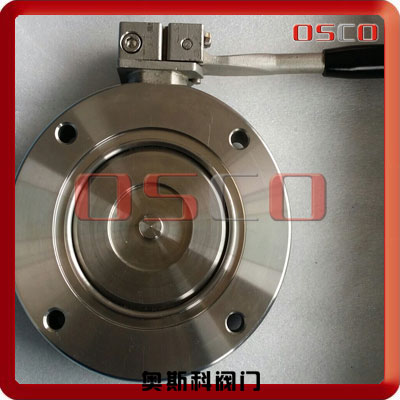

GI型高真空蝶阀

型号 GI-32 GI-40 GI-50 GI-65 GI-80 GI-100 GI-150 GI-200 GI-250 GI-300 GI-400
公称通径 mm 32 40 50 65 80 100 150 200 250 300 400
适用范围 Pa 10 5～ 6.7×10 -4
漏率 Pa.1/s 6.7×10 -4
开启时，阀板两侧压差 Pa ≤ 10 5 （密封材料为丁腈橡胶时）
介质温度 ℃ -25 ～ +80　 -30 ～ +150 (密封材料为氟橡胶时)
安装位置 任意



GIQ型气动高真空蝶阀

型号 GIQ-
40		 GIQ-
50		 GIQ-
65		 GIQ-
80		 GIQ-
100		 GIQ-
150		 GIQ-
200		 GIQ-
250		 GIQ-
300		 GIQ-
400		 GIQ-
500		 GIQ-
600		 GIQ-
800
公称通径 mm 40 50 65 80 100 150 200 250 300 400 500 600 800
适用范围 Pa 10 5 ～ 6.7 × 10 -4
漏率 Pa.1/s 6.7 × 10 -4
开启时，阀板两侧压差 Pa ≤ 10 5 （密封材料为丁腈橡胶时）
介质温度 ℃ -25 ～ +80 -30 ～ +150 （密封材料为氟橡胶时）
电磁换向阀电源 V/Hz 220/50
气源压力 Mpa 0.4 ～ 0.6

GI-A、GIQ-A、GID-A型高真空蝶阀是用来接通或切断真空管路中的气流，适用的工作介质为空气和非腐蚀性气体。其驱动方式为手动、气动、电动。

GI-A型高真空蝶阀

型号 GI-80A GI-100A GI-150A
GI-160A		 GI-200A GI-250A GI-300A GI-400A
公称通径 mm 80 100 150 153 200 250 300 400
适用范围 Pa 10 5 ～6.7×10 -4
漏率 Pa. l/s 6.7×10 -4
介质温度℃ -25～+80（密封材料为丁腈橡胶时）-30～+150（密封材料为氟橡胶时）
安装位置 任意

GIQ-A型气动高真空蝶阀

型号 GIQ-80A GIQ-100A GIQ-160A GIQ-200A GIQ-250A GIQ-300A GIQ-400A
公称通径 mm 80 100 150 200 250 300 400
适用范围 Pa 10 5 ～6.7×10 -4
漏率 Pa. l/s 6.7×10 -4
介质温度℃ -25～+80（密封材料为丁腈橡胶时）-30～+150（密封材料为氟橡胶时）
电磁换向阀电源 V/Hz 220/50
气源压力 Mpa 0.4～0.6
安装位置 任意

GID-A型电动高真空蝶阀

型号 GID-80 GID-100A GID-150 GID-200 GID-300
公称通径 mm 80 100 150 200 300
适用范围 Pa 10 5～ 6.7×10 -4
漏率 Pa.1/s 6.7×10 -4 （密封材料为丁腈橡胶时）
介质温度 ℃ -25～+80 　 -30～+150 （密封材料为氟橡胶时）
电源 V/Hz 220/50
开闭时间 s 4 15 30
安装位置 任意



型号 DN ΦD ΦB H A L B1 n-ΦC
GID-25 25 70 55 198 22 160 139 4-Φ7
GID-32 32 78 64 202
GID-40 40 85 70 206
GID-50 50 110 90 220 4-Φ9
GID-63 63 130 110 229 26
GID-80 80 145 125 273 30 196 139
GID-100 100 170 145 285 4-Φ12
GID-125 125 195 170 299 35
GID-150 150 220 195 368 255 147 8-Φ12
GID-200 200 275 250 394 40
GID-250 250 330 300 426 45
GID-300 300 380 350 449 55 8-Φ14
GID-400 400 500 465 538 60 310 182 8-Φ18
