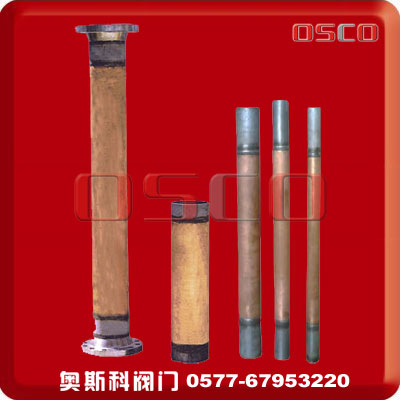

氧气管道阻火器概述　

FP-XT型氧气管道阻火器和FPV-XT型氧气管道阀门前、后阻火器是采用特种铜合金和不锈钢焊接而成。可以有效地防止氧气管道阀门在突然开启时易形成的“绝热压缩”，局部温度骤升，成为着火能源；可以防止在阀门前后压差作用下，高速运动的物质微粒（如铁锈、粉尘、焊渣等）与阀后管道摩擦、撞击产生火花而成为着火能源。阻火器的使用可以迅速阻断火源，杜绝管道中燃爆事故的发生。

氧气管道阻火器用途

氧气管道阻火器产品广泛应用于冶金、化工等行业的氧气输送管道，可有效地切断因高速气流中杂物与管壁急剧磨擦产生的火源，杜绝管道燃爆事故的发生。用户可直接将本产品与输氧管道的适当部位焊接连通即可运行。 氧气管道阻火器适用于管道DN15-500mm，工作压力不大于3MPa的氧气管道阻火之用。有法兰、内螺纹连接。

氧气管道阻火器性能及材质

公称通径（DN） 15－500
公称压力（MPa） 1.6 2.5
试验压力
（MPa）		 强度 2.4 3.75
密封 1.76 2.75
氧气管道阻火器适用介质 氧气
阻燃器材质 铜
接头材质 不锈钢

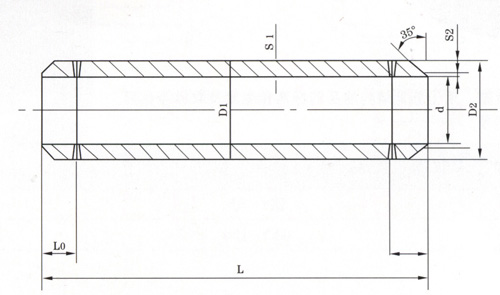

氧气管道阻火器外形及主要连接尺寸



氧气管道阻火器公称通径DN FP-XT氧气管道阻火器 FPV-XT氧气管道阀门前、后阻火器
型号规格 D L 型号规格 D L
15 FP-1.5T 18 600 FP-1.5T 18 1600
20 FP-2.0T 25 600 FP-2.0T 25 1600
25 FP-2.5T 32 600 FP-2.5T 32 1600
32 FP-3.2T 38 600 FP-3.2T 38 1600
40 FP-4.0T 48 600 FP-4.0T 48 1600
50 FP-5.0T 57 700 FP-5.0T 57 1700
65 FP-6.5T 76 700 FP-6.5T 76 1700
80 FP-8.0T 89 700 FP-8.0T 89 1700
100 FP-10T 108 700 FP-10T 108 1700
125 FP-12.5T 133 700 FP-12.5T 133 1700
150 FP-15T 159 800 FP-15T 159 1800
200 FP-20T 219 800 FP-20T 219 1800
250 FP-25T 273 800 FP-25T 273 1800
300 FP-30T 325 800 FP-30T 325 1800
350 FP-35T 377 800 FP-35T 377 2050
400 FP-40T 426 800 FP-40T 426 2300
450 FP-45T 480 800 FP-45T 480 2550
500 FP-50T 530 800 FP-50T 530 2800
