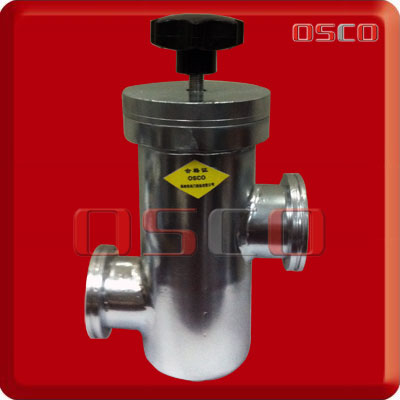

GD-J/Z型橡胶轴封高真空挡板阀

GD-J/Z系列橡胶轴封高真空挡板阀是真空系统中重要组件之一，用于接通或切断真空管路中的气流。橡胶轴封高真空挡板阀适用介质为纯净空气和非腐蚀性气体。GD-J/Z 型橡胶轴封高真空挡板阀和 GD-J/Z(b) 型波纹管轴封高真空挡板阀两种，依靠人手旋转旋纽，启闭阀板，可作高真空管路中的启闭机构。用于接通或切断真空管路中的气流，本GD-J/Z系列高真空挡板阀阀板上下移动，保证了阀板密封圈及波纹管的寿命。真空挡板阀适用介质为空气及低腐蚀性气体。（奥斯科阀门公司可以根据客户的需求设计制做）温州奥斯科阀门欢迎新老客户来电咨询电话：0577-67953220/67953221 传真67953022 http://www.zhenkongfa.com 邮箱：sale@zhenkongfa.com

高真空挡板阀特点:

橡胶轴封高真空挡板阀结构紧凑，外形美观，重量轻；
机械磨损小，使用寿命长；
轴封采用橡胶轴封；
安装使用方便，操作安全可靠；
通导大，最大限度提高泵的效率；

橡胶轴封高真空挡板阀技术参数

• 阀体：　　　　不锈钢 SUS 304 、316L
• 波纹管：　　　不锈钢 SUS 316L
• 密封圈：　　　-30-+150℃氟橡胶-25-+80℃丁腈橡胶
• 真空内部材料：不锈钢 SUS 321,304
• 适宜范围: 　　　　1×10^-6Pa～2×10⁵Pa
• 在允许的压力范围内,在不同的压差方向均可打开或关闭
• 阀体漏率: 　　　　＜1.3×10^-7Pa•L•S^-1
• 阀板正反向漏气率: ＜1.3×10^-7Pa•L•S^-1
• 寿 命:　　　　　　＞200,000次
• 安装位置:任意
• 有明显的阀板开启高度指示器
• 本阀开启高度能任意定位，对气流可进行流量调节
• 通径：16KF;25KF;40KF;50LF；63LF；80LF；100LF；160LF；200LF；250LP；320LF；400LF；500LF
