GD型高真空挡板阀

高真空挡板阀

GD型-高真空挡板阀

GD型高真空挡板阀是组成真空系统的重要元件，在真空系统中用于接通或切断真空管路中的气流。高真空挡板阀适用工作介质为纯净空气和非腐蚀性气体。高真空挡板阀按轴封结构可分 GD-J 型橡胶轴封高真空挡板阀和 GD-J(b) 型波纹管轴封高真空挡板阀两种。高真空挡板阀按通导形式可分 GD-J 为角通形式高真空挡板阀，GD-S为带预抽口的三通形式高真空挡板阀。

高真空挡板阀主要零件材料

阀体、阀盖、阀杆：铝合金、碳钢或不锈钢
密封圈：丁腈橡胶、氟橡胶、波纹管( 轴封 )

高真空挡板阀主要技术性能

适用范围：105~1.3×10-4 Pa(轴封为橡胶) ；105~1.3×10-5 Pa(轴封为波纹管)
阀门漏率：≤1.3×10-4Pa.L/S(轴封为橡胶)；≤1.3×10-5Pa.L/S(轴封为波纹管)
适用温度： -25~+80℃(丁腈橡胶)；-30~+150℃(氟橡胶)

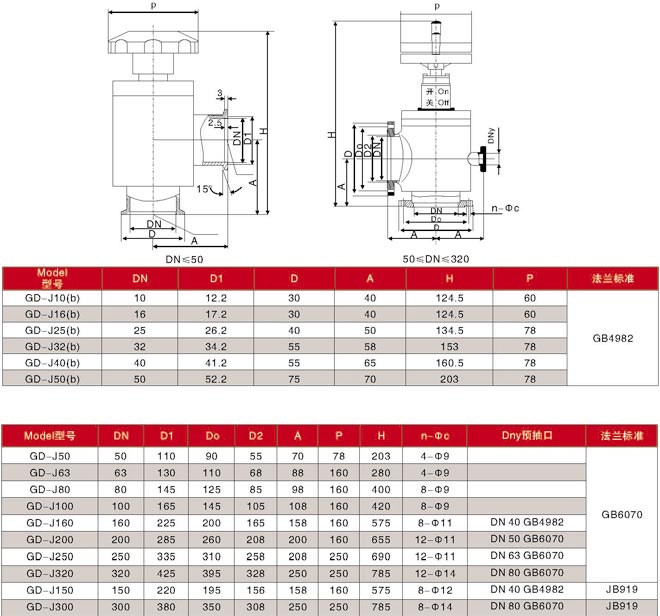

高真空挡板阀外形及连接尺寸
