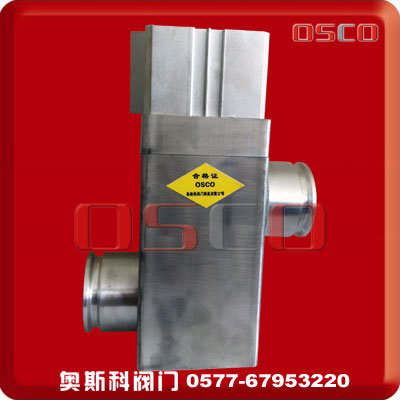

GDQ-J/LFZ气动铝合金高真空挡板阀是真空系统中重要组件之一，由气缸驱动的高真空挡板阀，GD-J/Z 型橡胶轴封高真空挡板阀和 GD-J/Z(b) 型波纹管轴封高真空挡板阀两种启闭阀板，可作高真空管路中的启闭机构。用于接通或切断真空管路中的气流，本气动铝合金高真空挡板阀阀板上下移动，保证了阀板密封圈及波纹管的寿命。真空阀门适用介质为空气及低腐蚀性气体。（本公司可以根据客户的需求设计制做气动铝合金高真空挡板阀）温州奥斯科阀门科技有限公司欢迎新老客户来电咨询电话：0577-67953220/67953221 传真67953022 http://www.zhenkongfa.com 邮箱：sale@zhenkongfa.com
气动铝合金高真空挡板阀动作原理
气动铝合金高真空挡板阀的气缸盖压紧密封圈，使气缸上部密封。气缸与气缸座，通过密封圈密封。注油管注入扩散泵油，以减小摩擦并帮助密封。进气管接头。从空气压缩机来压缩空气首先通过加油器，从加油器中出来的气体含有一定的油，再进入换向阀，最后进入气缸，一方面润滑换向阀中的活塞，另一方面，防止气缸内表面生锈。换向阀控制气源进入气缸上下部。密封垫片、活塞胶圈、活塞，将气缸分为两部分移动于气缸之中，从而控制阀门的开闭。
气动铝合金高真空挡板阀技术参数
• 真空阀体： 铝合金
• 波纹管： 不锈钢 SUS 316L
• 阀体： 硬铝；不锈钢
• 波纹管： 不锈钢
• 密封圈： -30-+150℃氟橡胶 -25-+80℃丁腈橡胶
• 真空内部材料：不锈钢
• 适宜范围: 1×10-6Pa～2×105Pa
• 在允许的压力范围内,在不同的压差方向均可打开或关闭
• 阀体漏率: ＜1.3×10-7Pa•L•S-1
• 阀板正反向漏气率: ＜1.3×10-7Pa•L•S-1
• 寿 命: ＞200,000次
• 安装位置: 任意
• 本阀开启高度能任意定位，对气流可进行流量调节
• 通径：10KF：16KF；25KF：40KF；
