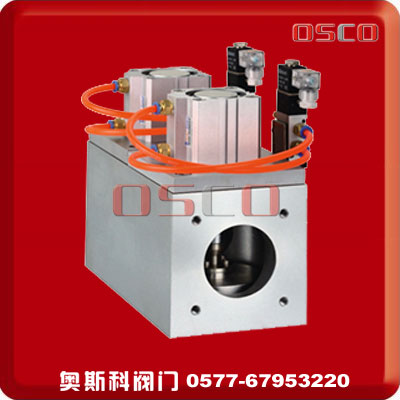

GDQ-JS型气动三通式高真空挡板阀

气动三通式高真空挡板阀产品介绍：

GDQ-JS型气动高真空三通式挡板阀是以压缩空气为动力，通过控制气动元件来改变气路方向，双路接口，气缸驱动使挡板阀作启闭运动，用于接通或切断真空管路中的气流。
GDQ-JS型气动高真空三通式挡板阀适用的工作介质为空气或非腐蚀性气体。

气动三通式高真空挡板阀主要技术性能：

适用范围(Pa) 10⁵～1.3x10^-4
阀门漏率(Pa.L/S) ≤1.3x10^-5
介质温度： -25℃～+80℃（密封材料为腈橡胶）、-30℃～+150℃（密封材料为氟橡胶）
气源压力： 0.4～0.8MPa
安装位置： 任意
电源电压 标准出厂：AC220V/50Hz
特殊指定：AC110V；DC24；DC24V等
信号反馈 标准出厂：不带反馈信号
特殊指定：磁性开关DC/AC5～240V
法兰标准：GB/T6070

气动三通式高真空挡板阀连接及外形尺寸：
